Wolfram-Kupfer-Elektrode
Beschreibung
Wolfram-Kupfer-Legierungen werden weltweit als Elektroden für EDM (Funkenerodieren, kurz EDM von engl. electrical discharge machining) und ECM (Elektrochemische Metallbearbeitung) eingesetzt. Alle Materialien der Wolfram-Kupfer-Elektrode werden durch den Press-, Sinter- und Infiltrierprozess hergestellt.
Vorteile der Wolfram-Kupfer-Elektrode
1. Hohe Wärmeleitfähigkeit
2. Geringe Wärmeausdehnung
3. Hohe Verschleißfestigkeit
4. Ausgezeichnete elektrische Leitfähigkeit
Klassifizierung von Wolfram-Kupfer-Elektrode
1. Wolfram-Kupfer (Klasse 10) für Blitz- und Stumpfschweißelektroden in Anwendungen, in denen hohe Wärmebeständigkeit, hohe elektrische und thermische Leitfähigkeit, hohe Formbarkeit und geringe Wärmeausdehnung erforderlich sind. Dieses Metall wird durch die Kombination von 45% Kupfer und 55% Wolfram erzeugt, was zu einem dichten und harten Metall mit überlegener Verschleißbeständigkeit und Festigkeit führt.
2. Wolfram-Kupfer (Klasse 11) enthält 25% Kupfer und 75% Wolfram. Wie Klasse 10, hat hervorragende Verschleißbeständigkeit und Festigkeit und eine gute thermische und elektrische Leitfähigkeit. Es ist jedoch härter als Klasse 10 und wird in Anwendungen, die mäßigem Druck erfordern, angewandt. Übliche Einsatzbereiche umfassen Buckel-, Blitz- und Stumpfschweißelektroden, Lichtstauchen, Nahtschweißen und Punktschweißen geringer leitfähiger Stähle. Es ist auch weit verbreitet für Chip-Träger, Substrate, Flansche und Rahmen für Leistungshalbleiter.
3. Wolfram-Kupfer (Klasse 12) enthält 20% Kupfer und 80% Wolfram und ist stärker als Klasse 10 und 11 Wolfram-Kupfer. Es wird häufig in schweren Buckelschweißelektroden und Kreuzdrahtschweißen verwendet. Es wird auch in den Liner von einigen Spezialförmigen Sprengladungen für die Verteidigung und in der Öl- und Gasindustrie eingesetzt.
Performanz von Wolfram-Kupfer-Elektrode
Hauptmerkmale von W-Cu-Verbund
| Typ | Dichte g/cm3 |
Leitfähigkeit %IACS | HB MPa |
Größe mm |

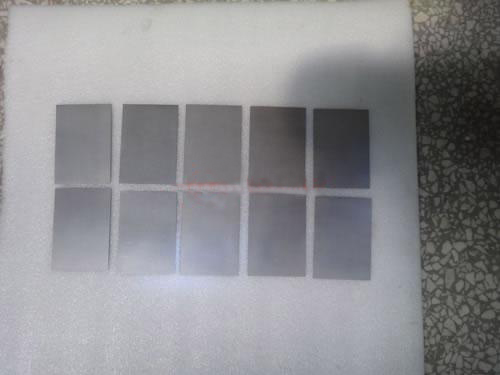

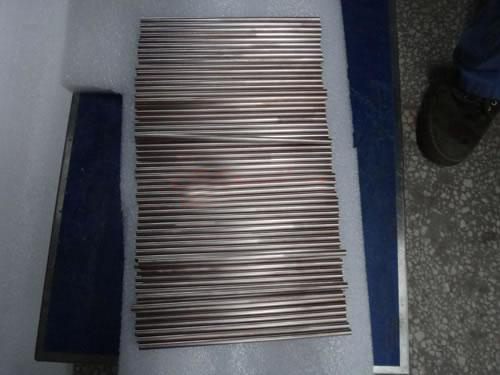

| WCu50 | 11.9~12.3 | ≥55 | 1130~1180 | Rohr: Ø3~390 Länge<500 Blech: Breite<390 Länge<500 Spezial Typ: Breite<390 Länge<500 |
| WCu40 | 12.8~13.0 | ≥47 | ≥1375 | |
| WCu30 | 13.8~14.4 | ≥42 | ≥1720 | |
| WCu20 | 15.2~15.6 | ≥34 | ≥2160 | |
| WCu10 | 16.8~17.2 | ≥27 | ≥2550 | |
| WCu7 | 17.3~17.8 | ≥26 | ≥2900 |
Typische Eigenschaften von Wärmeableiter W-Cu
| Materialzusammensetzung | W-10Cu | W-15Cu | W-20Cu | W-25Cu | W-30Cu |
| Dichte (g/cm3) | 17.1 | 16.4 | 15.5 | 14.8 | 14.2 |
| TC (W/m·K) | 191 | 198 | 221 | 235 | 247 |
| CTE (×10-6/K) | 6.3 | 7.1 | 7.6 | 8.5 | 9.0 |
Verpackung und Transport
Wir packen Wolfram-Kupfer-Elektrode in Sperrholzkisten und senden Sie sie per See- oder Luftweg.
